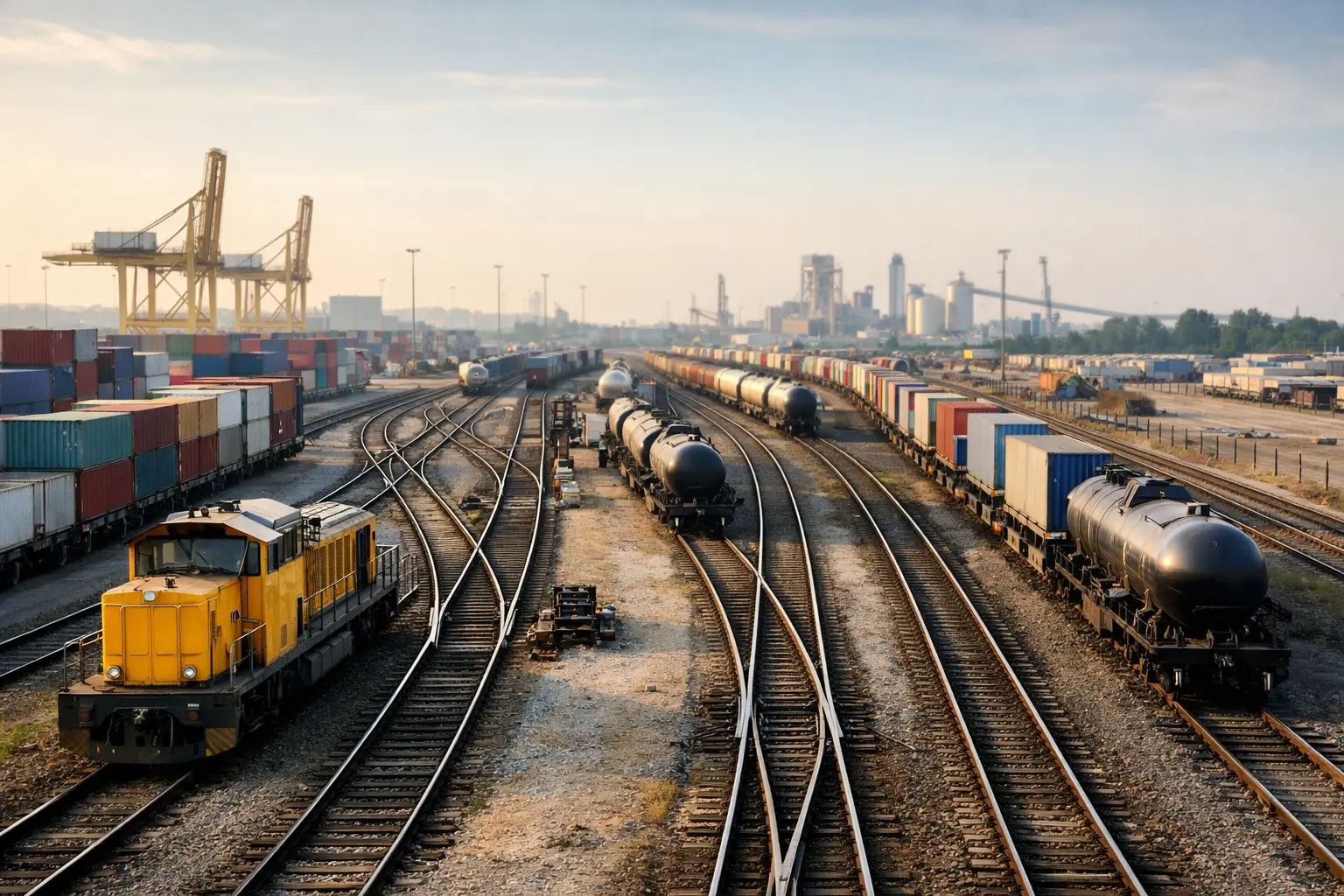

Un patio mal dimensionado no suele fallar el día de su inauguración. Falla cuando aumenta el volumen, se acumulan carros en la vía de recibo, una maniobra bloquea una carga crítica o el operador necesita una vía adicional que nunca se contempló. Por eso, entender cómo diseñar patio ferroviario industrial exige partir de la operación real de la planta, no de un plano tipo ni de la superficie disponible.
Para una terminal industrial, el patio es el punto de encuentro entre la red ferroviaria, la producción, el almacenamiento y la expedición. Debe recibir trenes, clasificar carros, permitir maniobras seguras, atender carga y descarga, y devolver material rodante sin comprometer la continuidad de la instalación. Cada una de esas funciones define decisiones de ingeniería con impacto directo en coste, capacidad y riesgo operativo.
Diseñar desde el flujo de carga, no desde la geometría
La primera pregunta no es cuántas vías caben en el terreno, sino qué movimiento deben soportar y con qué nivel de servicio. Una terminal de graneles, por ejemplo, necesita una lógica distinta a una instalación automotriz, siderúrgica o de productos energéticos. El tipo de carro, la frecuencia de suministro, el tiempo de descarga y la necesidad de segregación determinan la configuración del patio.
La base de diseño debe cuantificar los carros recibidos y expedidos por día, semana y mes; la longitud máxima de los trenes; las horas disponibles para maniobras; los tiempos de carga o descarga; y las previsiones de crecimiento. También debe identificar los picos operativos. Un promedio diario puede parecer manejable, pero si la planta recibe la mayor parte de sus carros en una ventana concreta, el patio debe absorber esa concentración sin bloquear la conexión con la línea principal.
Conviene definir, desde esta fase, cinco condiciones operativas:
- Volumen actual y crecimiento previsto por tipo de mercancía.
- Longitud útil requerida en cada vía, considerando locomotoras o equipos de maniobra.
- Número de carros que pueden permanecer simultáneamente en carga, espera, inspección o expedición.
- Secuencia de movimientos entre recepción, clasificación, proceso industrial y salida.
- Nivel de disponibilidad exigido cuando haya mantenimiento, incidencias o picos de demanda.
Este análisis convierte una necesidad comercial en criterios verificables de diseño. Sin él, es habitual construir vías con longitud insuficiente, apartaderos que obligan a fraccionar trenes o zonas de carga que dependen de maniobras repetitivas y lentas.
Cómo diseñar un patio ferroviario industrial por funciones
Un patio eficiente separa funciones siempre que el espacio y la inversión lo justifiquen. La vía de recibo y expedición debe permitir entregar o recoger el tren con el menor número posible de interferencias. Las vías de clasificación organizan carros por destino, producto o secuencia operativa. Las vías de carga y descarga se sitúan junto a los procesos industriales, mientras que las vías de almacenamiento absorben esperas sin ocupar posiciones críticas.
No todos los proyectos requieren una clasificación compleja. En una planta con un único producto, tráfico regular y operación lineal, una configuración simple puede ser más rentable y fácil de mantener. En cambio, una terminal con varios clientes, productos incompatibles o múltiples ventanas de expedición necesita mayor flexibilidad, aunque implique más desvíos, señalización y superficie.
La longitud útil de vía merece especial atención. No basta con medir el tramo recto entre dos desvíos. Deben descontarse las zonas no utilizables por aparatos de vía, márgenes de seguridad, pasos a nivel internos, topes y requisitos de operación. Diseñar una vía para 20 carros cuando solo admite 17 carros útiles puede obligar a realizar cortes adicionales en cada turno.
Geometría, pendientes y aparatos de vía
Los radios de curva, las pendientes y el tipo de desvío condicionan tanto la seguridad como la productividad. Los radios reducidos pueden resolver restricciones de parcela, pero limitan el tipo de material rodante, aumentan el desgaste de carril y rueda, y pueden dificultar la maniobra de carros largos. Su uso debe responder a una limitación concreta y validarse frente a los equipos que circularán por la instalación.
Las pendientes requieren todavía más disciplina. Las zonas de carga, descarga, estacionamiento e inspección deben ofrecer condiciones que reduzcan el riesgo de movimiento no controlado. Cuando la topografía obliga a trabajar con desniveles, el proyecto necesita incorporar procedimientos de aseguramiento, frenos de mano, calces, topes y controles operativos acordes al riesgo.
Los desvíos no son un detalle de catálogo. Su ubicación determina cuántos movimientos hacen falta para acceder a una vía y cuánto tiempo permanece bloqueado el resto del patio. Una solución con menos desvíos reduce inversión inicial, pero puede elevar el coste operativo cada día. La alternativa correcta depende de la frecuencia de maniobra, del valor de la carga, de la criticidad de la producción y del horizonte de crecimiento.
Integrar el patio con la operación de planta
El mejor trazado ferroviario pierde valor si los puntos de carga quedan mal coordinados con básculas, tolvas, silos, racks, almacenes, viales internos o zonas de acceso de camiones. El diseño debe revisar las interfaces entre ferrocarril y proceso desde el principio.
En graneles, importa la precisión de posicionamiento del carro, la gestión de polvo, la evacuación de producto y la secuencia de descarga. En automoción, la longitud de los trenes, los accesos de personal y la protección de vehículos pueden ser decisivos. En acero o carga de proyecto, los gálibos de grúas, las áreas de acopio y las cargas transmitidas al terreno exigen una coordinación estrecha entre ingeniería ferroviaria, civil y de proceso.
También hay que definir cómo se moverán los carros dentro de la terminal. Una locomotora convencional puede ser adecuada para grandes volúmenes y distancias largas. Sin embargo, un remolcador ferroviario puede aportar agilidad en maniobras de última milla, operar con alta disponibilidad y evitar que la planta dependa de la presencia de una locomotora externa para cada movimiento. La elección debe partir de tracción requerida, adherencia, pendientes, número de carros por corte, horas de uso y requisitos de seguridad.
Seguridad, cumplimiento y acceso a la red
El patio industrial no puede diseñarse de forma aislada respecto a la red ferroviaria a la que conecta. La conexión, los procedimientos de entrega-recepción, la protección de vía, los cruces internos y la comunicación con el concesionario deben quedar resueltos antes de construir. Modificar estas interfaces cuando la obra está avanzada genera retrasos, sobrecostes y, en ocasiones, limitaciones permanentes de capacidad.
El proyecto debe considerar el gálibo de carga, distancias de seguridad, señalización, drenaje, pasos de peatones, protección en cruces vehiculares y acceso para emergencias. Si se manejan productos peligrosos, la segregación de carros, los planes de respuesta y la ubicación de zonas de inspección requieren una evaluación específica.
El cumplimiento normativo no debe tratarse como un trámite final. Los permisos, autorizaciones, revisiones de conexión y criterios aplicables a la instalación condicionan el diseño constructivo. Incorporarlos en la ingeniería básica permite definir plazos más realistas y evita ejecutar soluciones que luego deban adaptarse.
Construir para mantener y ampliar
Un patio ferroviario es un activo sometido a cargas repetidas, contaminación industrial, agua, maniobras y desgaste en los puntos más exigidos. La calidad de la plataforma, el drenaje, el balasto, las traviesas, las sujeciones y la soldadura tiene una relación directa con la disponibilidad futura. Ahorrar en estos elementos suele trasladar el coste a intervenciones correctivas, restricciones de velocidad y paradas de operación.
El drenaje es especialmente crítico. El agua deteriora la capacidad portante de la plataforma, desplaza finos, degrada el balasto y acelera defectos geométricos. Un diseño serio analiza escorrentías, cotas, cunetas, obras de drenaje transversal y puntos de descarga antes de tender vía.
La expansión también debe reservarse desde el plano inicial. Puede tratarse de espacio para una vía adicional, una prolongación de andén, un futuro escape de locomotora o una segunda posición de carga. No siempre conviene construir esa capacidad desde el primer día, pero sí preservar el corredor, las cotas y las conexiones que hagan viable su ejecución posterior.
Validar el diseño con escenarios operativos
Antes de cerrar la ingeniería, conviene simular las jornadas más exigentes: recepción de un tren largo, ocupación máxima de posiciones de carga, retirada urgente de carros vacíos, indisponibilidad temporal de una vía y crecimiento de volumen. El objetivo es comprobar si la terminal mantiene la producción con reglas operativas realistas, no solo si el plano parece ordenado.
Esta validación debe involucrar a operaciones, mantenimiento, seguridad, logística y producción. Cada área identifica restricciones que rara vez aparecen en una implantación preliminar. El resultado es un diseño que no solo cumple con construir vías, sino que permite mover carga con previsibilidad.
Track Speq aborda este tipo de proyectos como un sistema completo: ingeniería, permisos, construcción, equipo de maniobra, materiales y mantenimiento deben responder a una misma lógica operativa. Para el responsable de una terminal, la decisión relevante no es cuántos metros de vía instalar, sino cuánta capacidad fiable tendrá la planta cuando la demanda, la producción y la red ferroviaria exijan más de ella.
